壓接端子結構分析
點擊:0次 責任編輯：未知 發表時間：2015-04-10 11:26:57
端子結構根據功能可劃分為3個主要區域:插接區、過渡區和壓接區顧名思義，插接區是端子與另一半連接端子插接的部分，又可分為針型和孔型:過渡Ix:是連接插接Ix:和壓接Ix:的部分，它包括彈性片或端子比口等起到固定作用的部件:壓接區是實現導線與端子連接的部分。其中壓接Ix:是唯一受到壓接工藝影響的部分，壓接的質量直接決定了電氣傳輸的性能，所以，選擇與端子壓接Ix:相匹配的壓接方式，使用正確的壓接工具，實現良好的壓接狀態，才能保證良好的電氣連接性能。
同時，過渡區和插接區如果在壓接過程中受損或變形，也會影響電氣連接的性能

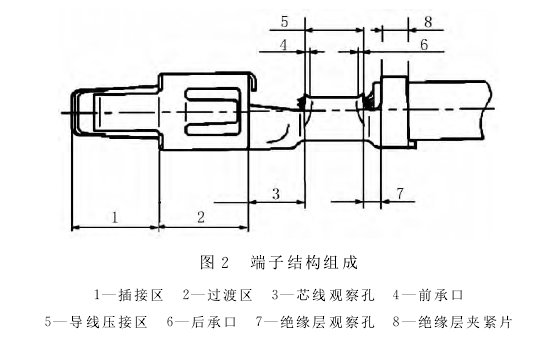

端子的具體結構劃分如圖2所示，其中件號3！8統稱為壓接區，根據壓接區域形式不同又可分為閉筒和開筒2種，其中閉筒型端子壓接Ix:不包括件號8絕緣層夾緊片。
